ライセンスレスポンスファイルの再発行

8.12. ライセンスレスポンスファイルの再発行#

TwinCAT XAE のプロジェクトフォルダ構成において、TwinCATプロジェクト階層直下には*.tclrsというファイルが生成されています。これは、すでにお買い上げいただいたIPCのライセンスや、追加で購入されたライセンスを有効化するため、Beckhoff社のライセンスサーバから取得したレスポンスファイルと呼ばれるおのです。

このファイルを誤って削除してしまった場合、ターゲットIPCにてご購入済みのライセンスが無効化された状態となってしまいます。このような場合、次の手順でライセンスレスポンスファイルを再発行することができます。

警告

本手順は、ライセンスドングル、および、ライセンスターミナルではご使用いただけません。IPC本体に紐づけたライセンスのみ適用可能です。

これらのメディアをお使いの場合でバックアップを取得することなく誤ってClear Dongle Storage操作などを行ってライセンス情報を失ってしまった場合の復元は本手順では実施いただけません。弊社サービス窓口へお問い合わせください。

Tip

参考

InfoSys : Re-retrieving the License Response File and license certificate from the license server

  1. 空のTwinCATプロジェクトを作成し、ターゲットIPCに接続します。

    注釈

    PLCプロジェクトも作成しないでください。

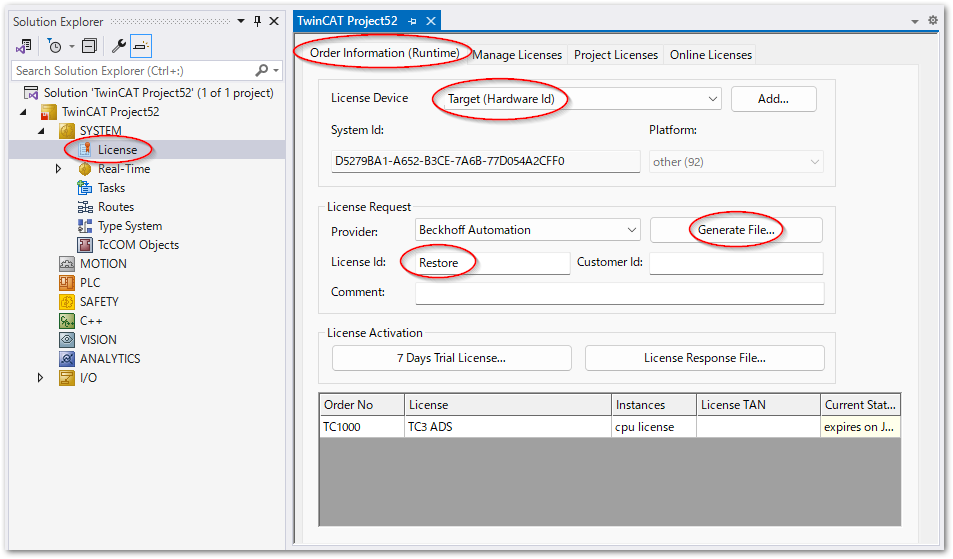

  2. ソリューションツリーからSYSTEM-LICENSEを開き、次の設定としてください。

    • License DeviceをTarget (Hardware Id)を確認してください。

    • License Id欄には、Restoreと入力します。

    • ライセンス一覧には、TC1000 TC3 ADSのみ表示されている状態とします。

  3. Generate File...ボタンを押して、TLR_BI_Restore.tclrqファイルを保存します。

    注釈

    このあと、Send license request to Beckhoffというダイアログが現れます。おつかいのPCの電子メールソフトがOS上で適切に構成されている場合は、そのまま はい(Y) を押してください。これにより保存したTLR_BI_Restore.tclrqをBeckhoff社のライセンスサーバTCLicense@beckhoff.comに添付されたメール作成をアシストしてくれます。いいえを押した場合、次のステップのとおり手動でメールを作成してリクエストファイルを添付して送信してください。

  4. 保存したTLR_BI_Restore.tclrqをTCLicense@beckhoff.comに添付して送信してください。タイトル、本文は空白のままで構いません。

  5. しばらくするとレスポンスファイルが添付されたメールが、TwinCAT Licensing Servicesより届きます。添付されたレスポンスファイルを保存します。

  6. 実際の稼働させるTwinCATプロジェクトを開き、ターゲットIPCに接続した状態でソリューションツリーからSYSTEM-LICENSEを開きます。

  7. Order Infromationタブの、License Response File...ボタンを押して、レスポンスファイルを読み込ませてください。

  8. レスポンスファイルを読み込ませたあとはRestart TwinCAT (Config Mode)ボタン押してください。購入済みのライセンスがValidとなることをご確認ください。
