TF6310によるソケット通信

この章では、TF6310を用いたサンプルコードおよび、その使い方について説明します。参考にするサイトは以下のとおりです。

https://infosys.beckhoff.com/content/1033/tf6310_tc3_tcpip/index.html?id=9025637582166106076

準備

TF6310は、WindowsのソケットAPIを通じてソケット通信を行います。ADS通信によりTwinCAT PLCにWindowsソケットの機能を提供するサーバを別途インストールする必要があります。

次のソフトウェアをIPCにインストールしてください。

4024の場合

次のURLからDocumentation and downloads>Software and tools>TF6310 | TwinCAT 3 TCP/IPをダウンロードしてインストールしてください。

https://www.beckhoff.com/ja-jp/products/automation/twincat/tfxxxx-twincat-3-functions/tf6xxx-connectivity/tf6310.html

4026の場合

パッケージマネージャより次の通りインストールしてください。

C:\ > tcpkg install TF6310.TcpIp.XAR  # ターゲットIPCのランタイム側
C:\ > tcpkg install TF6310.TcpIp.XAE  # 開発環境側

注意

さらに Usermode runtimeをお使いの場合、Infosys の以下の節にある Usermode runtimeサーバの設定を行ってください。

TC170x | TwinCAT3 Usermode Runtime - Integration TwinCAT Functions

サンプルコード

TwinCATがクライアント、Pythonのダミーサーバで通信するサンプルコードをGithubで公開しています。

https://github.com/Beckhoff-JP/tf6310_client_sample

こちらの README を読んでお試しください。通信スタックとして TwinCAT 側 のフレームワークについては次節より説明します。

フレームワーク解説

TF6310が提供するソケット通信のAPIは表 6.6のとおりです。

表 6.6 TF6310のファンクションブロックの種類

ファンクションブロック

状態遷移

説明

FB_SocketConnect

SYN_SENT

サーバへ接続

FB_SocketClose

FIN_WAIT, CLOSE_WAIT

接続済みのソケットを閉じる

FB_SocketListen

LISTEN

クライアントからの接続要求を待ち受ける

FB_SocketAccept

SYN_RECEIVED > ESTABLISHED

クライアントからの接続要求を受け付けた

FB_SocketSend

ESTABLISHED

データ送信

FB_SocketReceive

ESTABLISHED

データ受信

リクエストメッセージ - レスポンスメッセージ というシンプルなコマンドインターフェースを提供するサーバに対する通信クライアントを実装する場合、通常は次の手順を実行するプログラムを実装します。

表 6.7 通信手順例 : シンプルな リクエスト - レスポンス モデル

手順

使用するFB

処理内容

1

FB_SocketConnect

LISTENしているサーバへの接続

2

FB_SocketSend

送信したいリクエストメッセージを送る

3

サーバから応答メッセージが返ってくる

4

FB_SocketReceive

受信用ファンクションブロックを実行。受信したバイト列がバッファに溜まっているので、そのデータを取り出す。

5

バッファにたまったデータをチェックして、期待通りであれば完了。未完了であれば4へ戻る。

6

FB_SocketClose

サーバとのソケットを切断する

サーバが提供するコマンドの種類が少ない場合、この手順のままベタにプログラムを書けば良いのですが、現実には極めて多種多様なコマンドとそのデータフォーマットが規定されているケースが多いでしょう。このような場合、コマンドの種類毎に上記の手順を実行するプログラムを書くと通信ソフトウェアのボリュームだけで大きいものになってしまい、そのテスト工数も多大なものになってしまいます。

これを避けるため、通信手順を定義する通信手順定義モデルと、通信プロトコル定義モデルを分けて実装できるようにしました。

通信プロトコル定義モデル

通信プロトコルとは、コマンド毎の送信するリクエストメッセージ、受信するレスポンスメッセージそれぞれのフォーマットの違いを定義するものです。通信シーケンスの中ではこれらの違いを吸収して共通処理とするため、インターフェースを通じて処理を行います。

図 6.31は通信手順を示すものですが、その中で送信するメッセージは、ITF_Senderを経て受け取ります。また、受信する際にバッファに溜まったバイトデータがどこまで揃えば完了とみなすのか、という判断や、そのバイトデータを、TwinCAT PLC内部のデータモデルにマッピングするパース処理を行う機能を、ITF_Receiver通じて行います。

../_images/2025-10-02-00-30-39.png

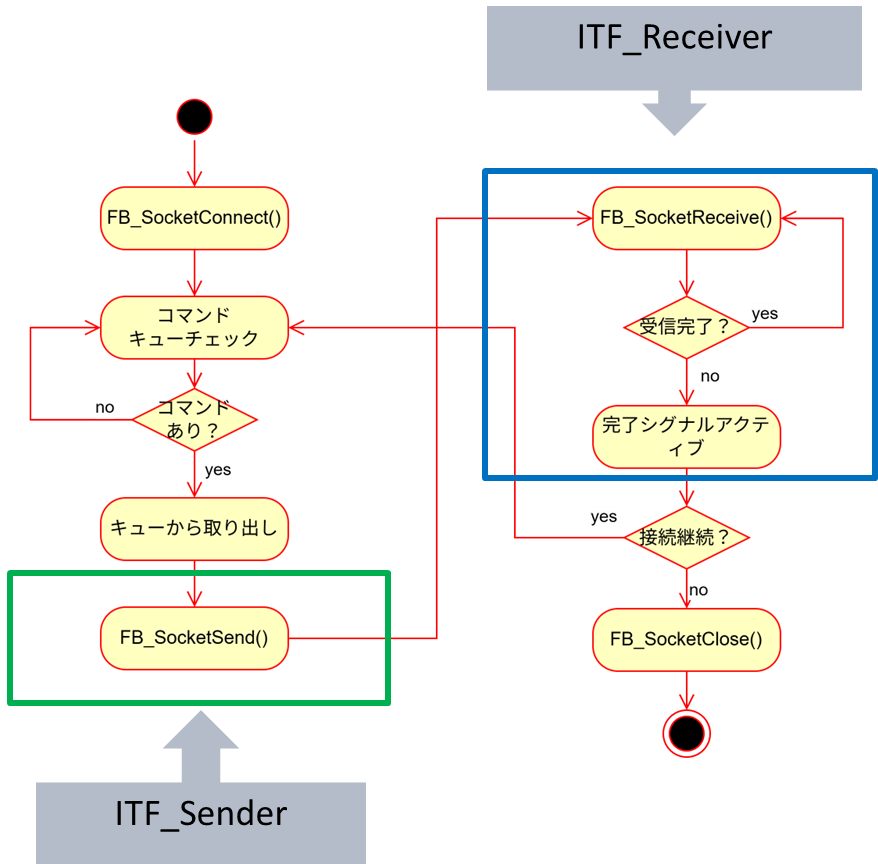

図 6.31 通信手順

送信処理（ITF_Sender）
SendDataプロパティ

送信したいバイト列のデータを取得

受信処理（ITF_Receiver）
SetReceivedData() メソッド

FB_SocketReceive()実行により取り出した受信バイト列をバッファ領域に蓄積する。

Receivedプロパティ

蓄積された受信データを解析して受信完了条件を満たしたかどうか判定して結果を返す。

Parse()メソッド

蓄積された受信データをTwinCATのネイティブな構造体変数へマッピングする。

進捗管理処理（ITF_TaskObserver）

キューによる非同期処理のため下記を通じて通信進捗を観察

  • コマンドの現在実行ステップ

  • エラーとエラーコード通知

  • 全シーケンス完了通知

この3つのインターフェースを実装したプロトコルオブジェクトを実装します。（図 6.32）

../_images/twincat_socket_communication_model.png

図 6.32 Protocolモデルクラス図

基本的に、FB_ProtocolBaseに必要不可欠なメソッドは実相されていますので、ユーザはこれを継承した独自のFBを定義します。（図 6.32のFB_UserDefinedProtocol部分）オーバライドするアクセサは、送信メッセージを取り出すSendDataプロパティと受信完了条件でTRUEを返すreceivedプロパティ、そして、受信バイト列からPLC内の構造体変数などのネイティブデータ型へマッピングするParse()メソッドです。

Tip

今回は リクエストメッセージ - レスポンスメッセージ というシンプルな通信手順に合わせて、送信、受信メッセージを多重継承した単一のプロトコルFBを定義しました。しかし、通信手順から独立したメッセージプロトコル定義を行うのであれば、ITF_ReceiverとITF_SenderとITF_Observerは個別のファンクションブロックで実装する方が良いかもしれません。

とくにITF_Observerは手順を監視する責務を負うので、次節で説明する通信手順定義モデルに包含する方が良いかもしれません。いずれ設計見直します。

通信手順定義モデル

ここでは前節で定義した通信プロトコル定義モデルを用いて、図 6.31にあるような通信手順を実行するモデルを定義します。実際の通信シーケンスが定義されているファンクションブロックはFB_SocketClientControllerです。（図 6.33）

../_images/framework_usage_model.png

図 6.33 通信手順モデル

ただ、通信処理中、PLCのリアルタイム処理において新たなコマンドが発行されるかもしれません。よって通信処理とコマンドリクエストを非同期化するため、FB_SocketClientController内部には、FIFOキューオブジェクトFB_MessageQueueを内包しています。このキューは、queueプロパティで参照することができます。

このオブジェクトでキューイングするデータは、ITF_SenderとITF_Receiverをパックした構造体ST_CommandContainerです。キュー内部にこのデータ型の配列を持ち、リングバッファを使ってFIFO処理しています。

TYPE ST_CommandContainer :
STRUCT
  sender : ITF_Sender;
  receiver : ITF_receiver;
END_STRUCT
END_TYPE

これらのキューに備えられた次のメソッドを使ってキューインキューアウトします。

キューイン : put(ITF_Sender, ITF_Receiver)

通信プロトコル定義モデルで作成したプロトコルモデルのファンクションブロックのインスタンスを引数に与えることで、コマンドをキューインします。多重継承しているため、二つの引数には同じインスタンスを指定します。そのあと、ITF_Observerも実装しているので、completeプロパティをウォッチして、TRUEになると、通信シーケンスが完了したことがわかります。また、このときerrorがTRUEであればコマンドが正常終了しなかったことを示します。

キューアウト : get() : ST_CommandContainer

実際の通信シーケンスを制御するFB_SocketClientControllerがキューにコマンドがあることを検出するとこのメソッドを実行して、コマンドST_CommandContainerを取り出します。これを基に図 6.31の通信制御を実行します。

以上です。これらを実装することで通信手順と、メッセージモデルを分離してソフトウェア定義することができました。

拡張性のある通信ソフトウェア

今回は、 リクエストメッセージ - レスポンスメッセージ というシンプルな通信手順でしたが、多段階に分けて送受信が行われるもっと複雑な手順が現れたとしても、ITF_Reciever,ITF_Sender,ITF_Observerの個々のモデルの集合とみなせる訳ですから、容易に拡張可能です。

たとえば、何等かのサーバ側のソフトウェアバージョンアップで新たな通信手順が現れたとしても、それまでの通信手順を作り直す必要がありませんし、そのプロトコルだけ新たな通信手順定義モデルを追加すればよいだけです。

このように、オブジェクト指向を正しくデザインすると、変更に強いソフトウェアが実現できます。
