TwinCAT Docker イメージの構築¶
最初にDockerのイメージ、および、docker-compose のビルドスクリプトを用いてイメージを作成します。composeのデプロイディレクトリは、/opt/stacks以下に作成するものとします。
警告
Dockerはpodman等と異なり、サービスとして管理者権限で動作します。よって、一般ユーザの権限では操作できない場所に配置してください。
前準備¶
まず、TC_XAR_Container_Sampleをクローンします。
$ cd /opt/stacks
$ sudo git clone https://github.com/Beckhoff/TC_XAR_Container_Sample.git
$ cd ./TC_XAR_Container_Sample
注釈
Githubに習熟されている方は、上記本家リポジトリをご自分のアカウントにフォークした上でクローンしてください。独自の変更を管理することができます。
次に、ビルドに必要なツールをインストールします。
$ sudo apt install --yes make tcsysconf
カスタマイズ¶
TwinCAT unstable apt リポジトリへ変更¶
ホストマシン同様、apt パッケージのリポジトリを unstable へ変更します。tc31-xar-base/apt-config/bhf.listファイルを編集し、 trixie-stable 部分を trixie-unstable へ変更します。
deb [signed-by=/usr/share/keyrings/bhf.asc] https://deb.beckhoff.com/debian trixie-unstable main
TF5000とTF1810の追加設定¶
まず、ビルド前にDockerFileを編集します。
$ sudo nano tc31-xar-base/DockerFile
下記のとおり、tc31-xar-umの後に、tf1810-plc-hmi-webおよびtf5000-nc-ptp-xarのインストールを指定します。
# Install TwinCAT runtime package
RUN --mount=type=secret,id=apt \
apt-get -o "Dir::Etc::netrc=/run/secrets/apt" update \
&& apt-get -o "Dir::Etc::netrc=/run/secrets/apt" install --yes \
tc31-xar-um \
tf1810-plc-hmi-web \ # 追加
tf5000-nc-ptp-xar \ # 追加
&& rm -rf /var/lib/apt/lists/*
注釈
他にどのようなパッケージがあるのか調べたい場合は次の通りパッケージ名を探してください。スペース付きハイフンで区切られた前半がパッケージ名となります。（例：tf5000-nc-ptp-xar）
$ sudo apt-cache search twincat
adstool - command line tool to access TwinCAT systems via ADS
libadscomm - TF6000 ADS Communication Library
libadscomm-dev - TF6000 ADS Communication Library
libtceventloggeradsproxy - Beckhoff TwinCAT TcEventLoggerAdsProxy
libtcrte - Beckhoff TwinCAT realtime Ethernet library
mdp-bhf - Modular Device Profile component of TwinCAT System Service
tc31-xar-ethercatsimulation - TwinCAT EtherCAT Simulation driver
tc31-xar-multiconfigcoupler - TwinCAT MultiConfigCoupler driver
tc31-xar-um - Beckhoff TwinCAT 3 base runtime
tcsysconf - Tools for real-time Ethernet and system configuration management
tcusbsrv - TwinCAT 3 USB Service
tf1200-ui-client - TF1200 TwinCAT UI Client
tf1810-plc-hmi-web - TF1810 | TC3 PLC HMI Web
tf5000-nc-ptp-xar - TF5000 | TwinCAT 3 NC PTP
tf6100-opc-ua-server - TF6100 | TC3 OPC UA Server
tf6250-modbus-tcp - Beckhoff TwinCAT Modbus TCP Server
tf627x-profinet-rt-xar - TwinCAT PROFINET RT driver
tf628x-ethernetip-xar - TwinCAT EtherNet/IP driver
tf6310-tcp-ip - Beckhoff TwinCAT TCP/IP Server
tf6340-serial-communication - TF6340 TC3 Serial Communication
tf6421-xml-server - Beckhoff TwinCAT XML Data Server
tf6620-s7-communication-xar - TwinCAT 3 S7 Communication
tf8020-bacnet-xar - TF8020 | TwinCAT 3 BACnet driver
my beckhoffアカウントの設定¶
ユーザ名、パスワード
$ sudo nano tc31-xar-base/apt-config/bhf.conf
下記の2行を記述します。<my beckhoff username>と<my beckhoff password>の部分は、My Beckhoffのユーザ名とパスワードをそれぞれ記載してください。
machine deb.beckhoff.com login <my beckhoff username> password <my beckhoff password>
machine deb-mirror.beckhoff.com login <my beckhoff username> password <my beckhoff password>
パスワード付きファイルなので、ファイル所有者以外は閲覧できないようにパーミションを変更します。
$ sudo chmod 600 tc31-xar-base/apt-config/bhf.conf
TcRegistry.xml への変数定義¶
ユーザモードランタイムでNC PTPを稼働させる際には、使用可能なヒープ領域を拡張する必要があります。
参照 :ユーザモードランタイムでRUN中のPLCにログインしようとすると not enough memory というウィンドウが現れる
ここで紹介されている事例はWindows上のユーザモードランタイムでNC PTPを動作させる際に必要な設定としてTcRegistry.xmlファイルを編集する方法が紹介されています。Linux環境ではこのファイルが/etc/TwinCAT/3.1/TcRegistry.xmlに配置されています。
コンテナ内のランタイムにおいてもこのファイルの修正が必要ですが、TcRegistry.xmlファイル自体は docker compose によってインスタンスが構築される際、docker-compose.yamlに定義されたAmsNetID定義を反映して動的に生成されます。
このため、TcRegistry.xmlはDockerをビルドする際には存在しません。代わりに、TcRegistry.xmlファイルに追加で定義したい内容は、tc31-xar-base/TwinCAT/SysStartupState.regで定義することで反映される仕様となっています。
よって、ヒープメモリ確保の定義HeapMemSizeMBもこのファイルを編集して追加します。
$ sudo nano tc31-xar-base/TwinCAT/SysStartupState.reg
最終行に、"HeapMemSizeMB"=dword:<heapメモリサイズ MByte>を定義します。dword:につづいて記述する数値は16進数です。たとえば、512MByteのヒープメモリ領域を確保しておく場合は、dword:00000200と記述します。
Windows Registry Editor Version 5.00^M
^M
; SysStartupState defines the TwinCAT System Service Startup State^M
; RUN = "SysStartupState"=dword:00000005^M
; CONFIG = "SysStartupState"=dword:0000000f^M
[HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\Beckhoff\TwinCAT3\System]^M
"SysStartupState"=dword:00000005^M
"HeapMemSizeMB"=dword:00000200 # この1行を追加 追加したいHeapメモリサイズを16進数で表現。（0x0000200 = 512MByte）
ADS-over-MQTTの設定¶
トピックの設定¶
コンテナのランタイムと、開発環境XAE間をADS-over-MQTTで通信する際には、コンテナ側がサブスクライバとしてどのトピックで通信するのかをXAE間でお互い合わせておく必要があります。この定義がtc31-xar-base/TwinCAT/StaticRoutes.xmlにあります。
デフォルトのままで変更する必要はありませんが、<Topic></Topic>のタグ内のトピック名をチェックしておいてください。AdsOverMqttがデフォルトの値ですので、必要に応じて任意の値に変更可能です。
<?xml version="1.0" encoding="utf-8"?>
<TcConfig xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:noNamespaceSchemaLocation="http://www.beckhoff.com/schemas/2015/12/TcConfig">
<RemoteConnections>
<Mqtt>
<Address Port="1883">mosquitto</Address>
<Topic>AdsOverMqtt</Topic>
</Mqtt>
</RemoteConnections>
nftablesでポート1883を開放する¶
外部からMQTT通信できるように、nftablesを設定してポート1883アクセスを許可します。/etc/nftables.conf.d/60-mosquitto-container.confを新規作成して編集します。
$ sudo nano /etc/nftables.conf.d/60-mosquitto-container.conf
リスト 1.15のとおりに記述して保存してください。
table inet filter {
chain input {
tcp dport 1883 accept
}
chain forward {
type filter hook forward priority 0; policy drop;
tcp sport 1883 accept
tcp dport 1883 accept
}
}
設定反映には、IPCの再起動が必要です。一度再起動を行ってください。
XAE側の設定¶
この設定を確認した上で、接続予定の開発環境のXAEのPC上に、C:\Program Files (x86)\Beckhoff\TwinCAT\3.1\Target\Routes\の場所を探します。存在しなければ、フォルダを作成します。
この場所に、TC_XAR_Container_Sampleのサンプルに含まれるmqtt.xmlをコピーします。また、このXMLファイルを編集し、リスト 1.16に示すip-address-of-container-hostの部分を、ターゲットIPC（TwinCATコンテナランタイムが稼働しているIPC）のIPアドレスに置き換えます。
また、トピック名を変更している場合は、<Topic>AdsOverMqtt</Topic>の内容も合わせておいてください。
<?xml version="1.0" encoding="utf-8"?>
<TcConfig xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:noNamespaceSchemaLocation="http://www.beckhoff.com/schemas/2015/12/TcConfig">
<RemoteConnections>
<Mqtt Unidirectional="true">
<Address Port="1883">ip-address-of-container-host</Address>
<Topic>AdsOverMqtt</Topic>
</Mqtt>
</RemoteConnections>
</TcConfig>

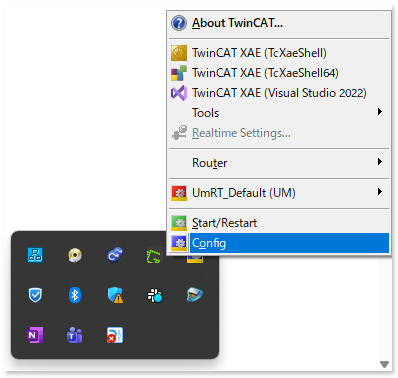

注釈
動作確認は次の節で行いますので、ここでは設定のみ済ませてください。
ビルド¶
警告
この手順によって Beckhoff のパッケージリポジトリから取得したパッケージを基にコンテナイメージを構築しています。TwinCATの各種コンポーネントが更新されるたびに本手順を実施してビルドしなおしてください。
上記の設定を終えましたら、/opt/stacks/TC_XAR_Container_Sampleのディレクトリへ移動して、次のコマンドを発行してDockerイメージを生成します。
$ cd /opt/stacks/TC_XAR_Container_Sample
$ sudo make image-build
管理者パスワードを入力したらビルドを開始します。
[sudo] password for Administrator:
Building Docker image: tc31-xar-base:latest
docker build --no-cache --secret id=apt,src=./tc31-xar-base/apt-config/bhf.conf --network host -t tc31-xar-base:latest -f ./tc31-xar-base/Dockerfile ./tc31-xar-base
[+] Building 7.2s (5/14)
:
=> [stage-0 9/10] WORKDIR /app 0.4s
=> [stage-0 10/10] COPY entrypoint.sh /app/ 0.4s
=> exporting to image 2.4s
=> => exporting layers 2.2s
=> => writing image sha256:12b2124f166edc15233b28b008e0ef58b747a73071f66979216ff6fac489a665 0.0s
=> => naming to docker.io/library/tc31-xar-base:latest
以上によりコンテナイメージtc31-xar-base:latestが生成されます。続いて、次節にて docker-composeの設定を行います。
